在

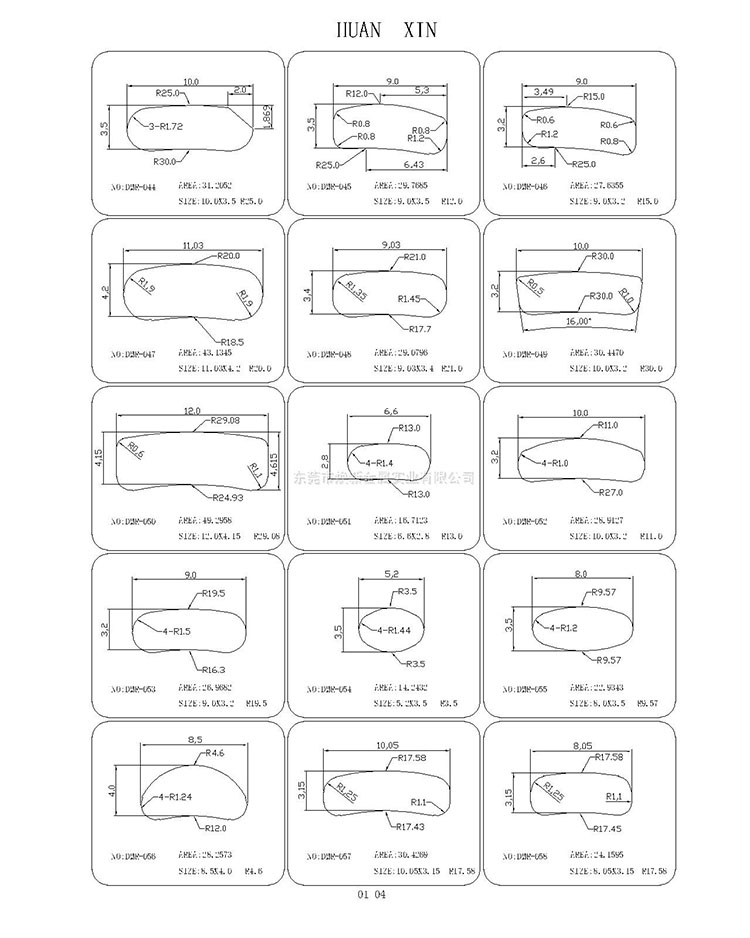

异型线加工过程中，需从原料选择、设备调试、工艺控制、质量检测、安全操作及环保节能等多维度严格把控，具体注意事项如下：
一、原料选择与预处理
材质匹配：根据异型线的用途（如结构件、导电体、装饰件等）选择合适的材质。例如，高硬度场景（机械零件）可选弹簧钢（如65Mn）、不锈钢（304/316）；易加工场景可选低碳钢（Q235）、黄铜（H62）。
性能要求：原料需满足抗拉强度、延伸率、硬度等指标。例如，铜材延伸率应≥30%，以避免拉拔时断裂。同时，原料表面应无裂纹、氧化皮、折叠等缺陷。
表面清洁：通过酸洗（钢铁件用盐酸/硫酸）、碱洗（铝材用氢氧化钠）或机械抛光去除表面油污、氧化层，避免杂质影响成型精度。
校直处理：若原料存在弯曲（如盘条卷取应力导致），需用校直机（精度±0.1mm/m）预校直，防止后续成型时因应力不均产生变形。
二、成型设备调试与模具管理
设备选型与参数设定：
简单截面（如扁线、半圆线）：可用辊压成型机，辊轮转速50~100r/min，压力5~10MPa。
复杂截面（如梯形、异形管）：需用多工位冷拔机或数控折弯机，确保模具定位精度≤0.05mm。
参数调试：辊压速度需根据线材硬度调整，硬材质≤20m/min，软材质≤50m/min；压下量控制单次变形量≤15%，避免塑性变形过度引发开裂。
模具设计与维护：
模具材料选择：钢线材模具用硬质合金（如YG8），耐磨寿命≥5000次；铜铝线材可用高速钢（W18Cr4V）或碳化钨，表面镀硬铬（厚度5~10μm）防粘料。
模具调试：安装时检查模具同轴度（误差≤0.03mm），避免偏斜导致线材截面不对称；复杂模具需分阶段成型（如阶梯形线材分3~5道次加工），每道次后检测尺寸，防止累计误差超差（如截面公差±0.1mm）。
三、关键生产工艺控制
冷加工成型过程控制：
润滑剂选择：钢铁件用钙基润滑脂，铜铝件用乳化液（浓度5%~8%），降低摩擦热（模具温度≤60℃），避免线材表面划伤。
道次间隔冷却：连续成型时需喷水冷却（水温≤30℃），防止线材因加工硬化导致塑性下降（如不锈钢拉拔后硬度上升20%~30%）。
弯曲/折弯工艺：弯曲半径≥2倍线材直径（如10mm线材弯曲半径≥20mm），避免内侧开裂、外侧变薄；数控折弯机需预设补偿量（如碳钢折弯回弹角3°~5°），通过试折弯调整程序参数。
去应力退火：冷加工后线材内部存在残余应力，需进行退火处理（如碳钢在600~650℃保温1~2h，随炉冷却），消除应力防止后续使用中变形。
时效处理：铝合金异型线（如6061）成型后需人工时效（170℃×8h），提升强度与尺寸稳定性。
高硬度材料加工：
钛合金、钨合金等难加工材料：采用温加工（加热至200~300℃）降低变形抗力，模具表面镀TiN涂层（硬度2000HV）提高耐磨性；分道次加工时变形量≤8%，并增加退火次数（如每2道次退火一次）。
四、质量检测与控制
尺寸检测：使用卡尺、千分尺等工具定期检测线材尺寸，确保符合设计要求。
性能检测：对线材进行抗拉强度、延伸率、硬度等性能测试，确保满足使用要求。
表面质量检测：检查线材表面是否光滑、无划痕、无裂纹等缺陷。
五、安全操作与环保节能
设备防护：辊压/拉拔设备需加装防护罩（防护网孔径≤5mm），急停按钮响应时间≤0.5s，避免手指卷入。
电气安全：电机接地电阻≤4Ω，电线绝缘层耐压≥1000V，防止漏电引发触电事故。
模具拆装：使用专用工具（如扭矩扳手）拆装模具，力矩控制在20~30N·m，避免敲击模具导致崩裂。
模具保养：每次使用后用煤油清洗模具表面，涂抹防锈油（如黄油），存放于干燥环境（湿度≤60%）。
环保节能：在生产过程中注重环保节能，如使用环保型润滑剂、优化生产流程减少能耗等。
