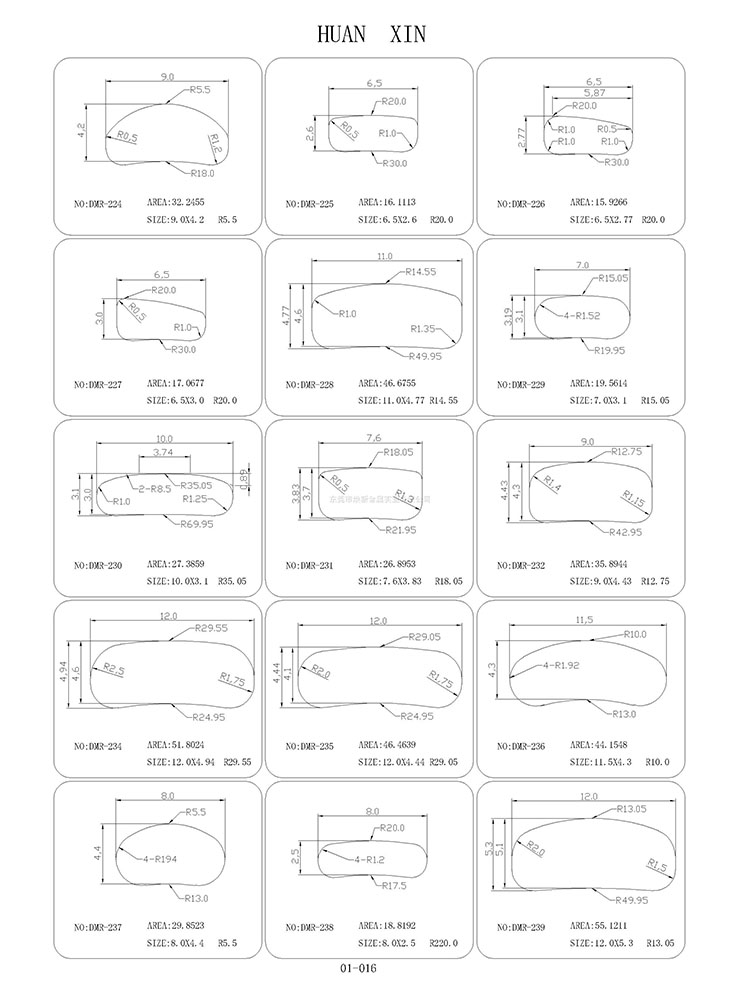

异型线指截面为扁、方、六角、梯形、凹槽等非圆形金属线材，加工包含原料预处理、校直、冷轧 / 冷拉成型、CNC 折弯成型、切断、热处理、表面处理、质检全工序，各环节硬性技术规范如下：
一、原材料进厂技术要求
材质与金相
按图纸选用不锈钢、碳钢、铜、铝、弹簧钢丝；来料无裂纹、分层、夹杂、氧化起皮；硬料需配套退火工艺，消除加工硬化、提升塑性，防止成型开裂。
母材尺寸公差
圆坯线径公差≤±0.02mm；表面无深度划痕、麻点，来料粗糙度 Ra≤1.0μm。
理化性能
抗拉强度、硬度均匀；导电用铜铝线材直流电阻达标，无偏析。
二、校直工序技术要求（成型前置关键）
直线度标准：校直后直线度≤0.2mm/m，无波浪、扭曲、侧弯。
设备与辊轮
校直滚轮采用模具钢 HRC≥58，表面抛光 Ra≤0.8μm；宽 / 扁线宽窄边各不少于 3 对滚轮，间隙可调。
张力控制
伺服闭环张力 5~50N 可调，张力波动≤±1%；严禁过拉导致线材截面变薄、颈缩断裂。
环境条件
加工车间恒温 15~25℃，设备开机预热 10min 后再批量生产，消除设备热变形误差。
三、冷轧 / 冷拉截面成型技术要求（固定截面异型线）
1. 模具设计与装配
异型模具采用硬质合金 / PCD 金刚石，型腔多段过渡，逐步挤压成型，保证截面各处金属同步填充，避免应力集中、缺料凹陷。
模具同轴度≤0.01mm，滚轮间隙数控自动调节；单次压下变形量≤15%，防止线材撕裂、起皱。
2. 截面尺寸精度
常规截面外形公差 ±0.01~±0.02mm；高精度电子扁线厚度 / 宽度公差 ±0.01mm。
截面均匀性：整根线材厚薄差≤0.02mm，无单边压扁、扭曲。
3. 润滑与冷却
专用过滤润滑液（过滤精度 10μm），成型全程充分润滑，减少模具磨损、表面划痕；设备配套水冷 / 风冷控温，防止高温加工硬化。
4. 绞合异型导体附加要求（电缆异型线）
成型前做预扭工序，匹配绞合扭转角度；过线轮与异型截面完全贴合，固定线材方位，防止绞合扭转错位、填充系数不足。
四、CNC 折弯 / 三维异型成型技术要求（弯折异形件）
折弯角度与尺寸公差
折弯角度误差≤±0.5°；各边长度公差≤±0.5mm；折弯内圆角 Ri≥1.0~1.5 倍线材厚度，圆角过小易产生裂纹、回弹过大。
回弹补偿控制
编程预留 1°~5° 回弹补偿量（硬钢补偿量大，铜铝软料补偿量小）；复杂多折弯件采用二次补压定型，消除回弹变形。
折弯工艺防缺陷
折弯顺序：先内弯、后外弯，避免设备干涉、抗刀；超高折弯件更换弯刀模具，防止工件碰撞机床；禁止在同一位置反复反向折弯，避免疲劳断裂。
成型外观
折弯处无裂纹、褶皱、局部压扁、压痕过深；无模具刮伤线材表面。
五、切断、端部加工技术要求
切断断面质量
切口平整、无毛刺、飞边、斜口；断面倾斜度≤0.1mm；导电铜扁线切断后四角去毛刺，防止刺破绝缘漆膜。
长度公差
定尺切断长度公差 ±0.3~±0.8mm（按产品精度等级）。
去漆 / 端部剥离（电子线材）
宽边、窄边、四角漆膜完全清理干净，无残留绝缘层；去漆时两侧夹紧定位，防止线材变形，配套吸尘装置收集漆屑。
六、热处理工序技术要求
光亮退火（冷加工后必备）
真空 / 保护气氛退火，隔绝空气避免氧化、脱碳；保温、缓冷参数匹配材质，消除冷加工内应力、降低硬度，改善后续折弯塑性。
控温规范
铝合金成型退火 200~400℃；钢材退火 500~600℃；升温、降温速率均匀，避免温差过大产生变形。
七、表面质量硬性技术标准
粗糙度：成品表面 Ra≤0.3~0.5μm；精密电子线材 Ra≤0.1μm。
禁止缺陷：不允许深度划痕、磕碰凹坑、氧化黑点、起皮、麻点、油污残留；导电、装饰类线材无变色、发黄。
后处理规范
按需做钝化、电解抛光、镀锌、镀镍、覆膜；镀层均匀无漏镀，耐腐蚀达标。
八、成品尺寸与形位公差总标准
截面尺寸：小型异型线（≤10mm）±0.15mm；10~30mm±0.2mm；＞30mm±0.3mm。
直线度：≤0.5mm/m；平面度≤0.2mm/m。
扭曲度：每米扭转≤0.3°。
折弯件垂直度、平行度误差≤0.2mm。
九、在线与成品检测技术要求
实时在线检测：激光测厚 / 测宽，精度 ±0.002mm，实时反馈自动调节辊压间隙，闭环控制尺寸稳定。
成品检测工具：百分表、三坐标测量仪、角度尺、粗糙度仪、拉力试验机；测量工具定期校准。
关键质控项：截面外形、尺寸公差、直线度、折弯角度、表面缺陷、抗拉强度、硬度、直流电阻（导电线材）。
十、设备、安全与工艺管控要求
设备：CNC 成型机采用伺服电机，程序存储多套产品参数，快速换模（换型时间≤30min）；运动部件配光电安全防护、急停装置。
操作安全：运行中禁止手伸入折弯、辊压运动区域；清理、换模必须停机断电，佩戴防护手套、护目镜。
工艺管控
每款异型线建立标准工艺卡，包含：退火参数、辊压道次、压下量、折弯补偿值、张力、成型速度；首件三检（自检、互检、专检）合格后方可批量生产。
十一、常见缺陷防控技术底线
开裂：单次变形量不超 15%、退火充分、折弯圆角不小于 1 倍料厚；
截面尺寸超差：激光在线监测、定期校准滚轮间隙、稳定张力；
回弹角度不合格：编程增加回弹补偿、折弯后二次保压；
表面划痕：模具抛光、全程润滑、滚轮无毛刺、清理原料杂质；
扭曲、侧弯：校直工序达标、成型两侧压下力对称、张力均匀。
