一、
异型线原料开料前细节把控
母材圆线筛选
同批次原料软硬、直径必须统一；表面不能有起皮、麻点、锈斑、折弯硬痕，有缺陷原料加工异型后瑕疵会放大，成品直接报废。
不锈钢、高碳钢需确认材质牌号，硬度不匹配容易断丝、拉伤截面。
表面除油除锈
拉丝前必须碱洗除油、酸洗去氧化皮；油污残留会造成模具粘料、线材表面拉丝纹、尺寸忽大忽小；酸洗过度会产生麻坑，异型棱角极易崩缺。
原料退火匹配
硬度高的线材（弹簧钢、不锈钢）提前软化退火，硬度太高冷轧冷拔会出现裂纹、边角毛刺；退火温度、保温时间统一，整卷软硬均匀。
二、模具装配与调试核心细节（决定截面精度）
模具选型与光洁度

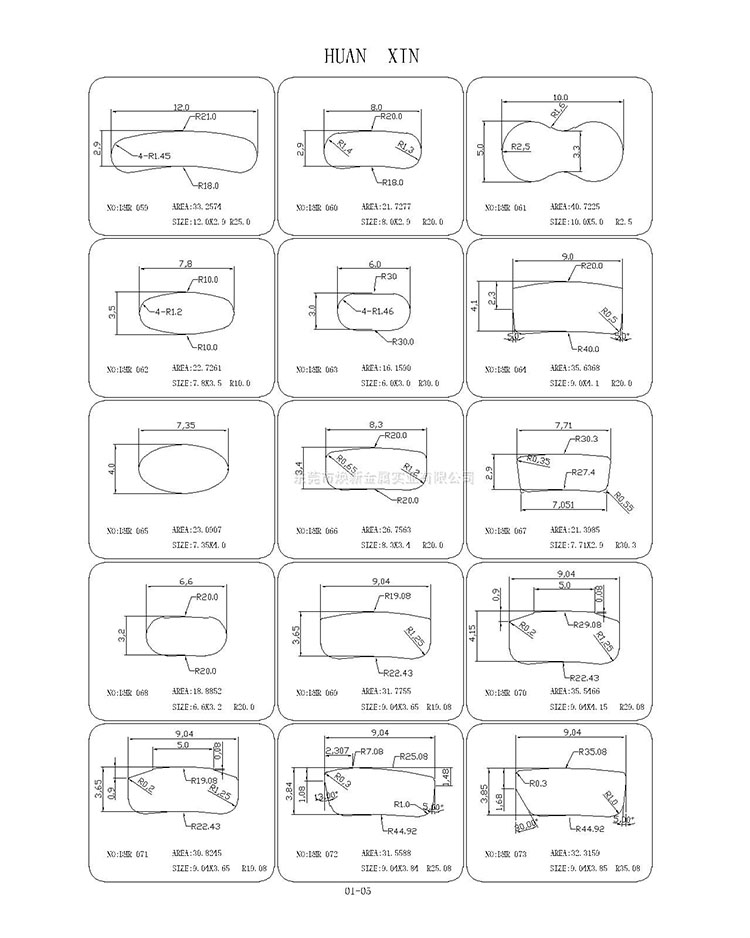

异型模（扁模、三角、D 型、梯形）内壁、棱角抛光至镜面；模具边角有微小缺口、划痕，线材成型后会出现拉丝、毛刺、缺角。
分道成型，禁止一道模具直接压制成复杂异型，多道逐级变形，防止线材开裂。
模具同心、水平校准
轧机轧辊、拉丝模模座左右高低对齐，偏移会导致异型线单边厚薄不一、扭曲、截面不对称；每换一款异型截面必须重新打表校准。
模具间隙控制
冷轧轧辊间隙微量微调，间隙过大线材成型不足、尺寸偏小；间隙过小线材表面压伤、尺寸超上差，棱角挤压起皮。
模具冷却润滑通道通畅
异型模具散热差，润滑液通道堵塞会快速升温，模具磨损加速、线材发黑变色。
三、成型加工（冷轧 / 冷拔）过程操作细节
润滑液管控（重中之重）
浓度匹配：碳钢用乳化拉丝油，不锈钢用专用极压润滑油；浓度太低起不到冷却、润滑作用，拉伤线材；浓度过高表面油垢难清洗。
流量均匀：全方位喷淋覆盖线材成型区域，不能局部断油；高温摩擦产生氧化发黑、麻点。
定期过滤油液：金属粉末堆积会研磨划伤异型棱角，每班过滤、定期更换。
走料速度稳定
速度忽快忽慢会造成截面尺寸波动、线材扭曲；收卷、放线张力同步匹配，张力过大线材拉伸变细、异型变形；张力过小线材松垮、跑偏压歪。
实时截面巡检
每 10 分钟取样卡尺 / 千分尺测量厚度、宽度、棱角尺寸；复杂异型用投影仪检测轮廓，一旦超差立刻停机调模，不要批量生产后再返工。
防扭曲、防跑偏
加装导向模、限位挡轮，线材进入轧辊前保证直线不歪斜；异型扁线极易单边受力扭转，扭曲后成品无法使用。
杜绝搭接接头进入成型区
原料焊接接头直径凸起，经过异型模具会崩裂模具、压出长条缺陷，放线时接头提前标记，绕开轧制成型工位。
四、热处理、精整加工细节
成品退火（软态异型线）
成型后退火控温匀速升温，急速降温会让异型线变形、截面翘曲；隔离空气防氧化，避免表面发黄、发黑。
校直工序
异型扁线、梯形线校直辊压力均匀，压力过大压扁棱角，压力不足线材弯曲；多组交错校直轮逐步矫正，不能一次强压。
表面清洗
成品残油清洗干净，烘干温度适中；残留油污存放一段时间会氧化变色，镀层、电镀前油污会造成掉镀、斑点。
五、收卷、分卷、包装防护细节
收卷盘平整度
排线器匀速往复排线，层与层整齐排列，交错堆叠会挤压异型截面，造成扁线凹陷、棱角变形；窄异型线加装排线限位器。
隔离防护
成品卷内衬油纸、缠绕 PE 膜，不同规格、材质分开堆放；金属异型线不能直接接触地面、潮湿环境，短期防锈油涂抹，长期真空包装。
分卷切断
切割机刀口锋利，切断处无飞边、毛刺；异型断面毛刺后续装配划伤配件，电缆型线毛刺会刺破绝缘层。
六、电缆专用异型铜铝型线额外注意点
梯形、扇形导体棱角不能有尖角毛刺，高压线缆易产生局部放电；
单根型线厚度公差严格，绞合后填充率稳定，外径不忽大忽小；
铜材避免高温氧化，氧化层过厚导电率下降。
七、包装防伪薄膜异型拉线（塑料异型线）加工细节
挤出模头波浪 / 锯齿异型口均匀，温度分段控制，模头局部过热会造成异形边残缺、厚薄不均；
牵引速度、冷却风温稳定，冷却不足异形边变形、收缩不一致；
收卷张力轻柔，塑料异型边受力拉伸变形，防伪纹路模糊失效。
八、车间环境与设备日常细节
设备导轨、轧辊轴承定期加注耐高温润滑脂，干磨导致震动，截面尺寸不稳定；
车间恒温干燥，湿度大金属线材易生锈；粉尘及时清理，粉尘进入模具拉伤表面；
每班清理轧辊、模具金属碎屑，下班模具涂抹防锈油；
安全细节：成型区域禁止手靠近轧辊，断丝停机后再处理，避免划伤。
九、常见不良预防要点
截面不对称、单边薄：模具偏移、导向轮歪斜
棱角毛刺、起皮：润滑不足、模具抛光差、变形量过大
线材扭曲弯曲：张力不平衡、排线杂乱
表面麻点发黑：油污杂质、冷却润滑不到位
尺寸批量超差：轧辊间隙松动、温度变化模具热胀冷缩
