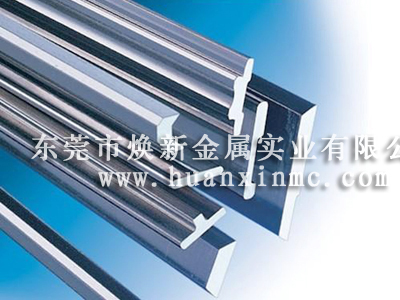

金属异型材料分挤压模（铝、铜）、冷拉模（钢、不锈钢）、冷弯辊压模，一旦模具加工完成，修改截面成本很高，甚至需要重新开模。金属异型材料开模前核对不到位，会出现：成型开裂、尺寸超差、回弹大、表面缺陷、装配干涉、挤出 / 拉拔不稳定、后续无法加工。下面按通用要点，区分挤压、冷拉、冷弯各自注意点。
一、基础图纸与公差确认
明确关键装配尺寸，区分重要尺寸与非重要尺寸
把装配配合位、卡槽、定位台阶标注出来；非外观非配合部位可以放宽公差。
异型材不是所有尺寸统一公差，薄壁、尖角位置公差会偏大，不要全部按高精要求，增加模具成本和报废率。
标注直线度、扭曲度、扭拧度
长条形异型材，扭拧是高频问题，图纸要写明允许范围；尤其是冷拉、挤压长料。
明确表面要求：光亮、喷砂、阳极氧化、抛光；不同表面，截面圆角、毛刺预留不一样。
确认实际使用材质：同一套模具，不锈钢、碳钢、铝成型差异很大；不锈钢回弹大，铝挤压流动性好。
不要模具按铝设计，后续改用不锈钢。
二、截面结构通用设计禁忌（所有异型材料都要遵守）
转角必须圆角，禁止尖锐直角内 R
内尖角，挤压时金属填充不到位；冷拉应力集中，边角容易开裂；
外尖角容易崩边、掉角。
挤压铝内 R 建议 R≥0.8‑1.2mm；冷拉钢内 R≥0.3‑0.5mm；不锈钢适当放大圆角。
壁厚尽量均匀，避免壁厚悬殊过大
壁厚差太大：挤压流速不均，型材扭曲、翘曲；冷拉厚薄变形不一致，尺寸不稳定。
如果必须厚薄差异大，做过渡斜角，不要直接突变。
避免过小的悬臂、细薄筋条
薄筋、细长悬臂：挤压容易断筋；冷拉容易撕裂；振动易变形断裂。
细筋宽度要和壁厚匹配，不要做又薄又长的突出结构。
封闭腔体、半封闭腔体
挤压可以做多腔体；冷拉很难做复杂封闭腔体；冷弯只能做开口截面。
想做封闭空心异型管，优先确认工艺能不能实现，不要图纸画完才发现工艺做不了。
避免倒扣结构
挤压、普通冷拉不能做倒扣；倒扣需要后续二次加工，或者拆分零件。
三、铝合金挤压型材专属截面核对要点
截面尽量对称，不对称截面挤出极易扭拧、弯曲，后期矫直难度大。
筋条、腔体要考虑金属流动；大截面与细小筋条相邻，小筋容易缺料。
装配卡槽：卡槽开口宽度，要考虑挤出后轻微收缩，预留装配间隙；
如果后续要阳极氧化：避免狭小死角，死角藏酸液，氧化后发黑。
壁厚zui小限制：一般挤压铝，zui小壁厚不宜小于 1.0mm，大截面型材壁厚要再加大。
确认出料方向，大截面型材要考虑挤压机吨位，截面太大设备挤不动。
四、冷拉异型材（碳钢、不锈钢）截面核对要点
冷拉变形量有限，单次变形不能过大，复杂截面可能需要多道拉拔模具。截面越复杂，道次越多，成本上升。
不锈钢重点考虑回弹
同样截面不锈钢回弹远大于碳钢，模具截面要做回弹补偿；图纸不能直接照搬碳钢截面。
棱角不能太尖，冷拉尖角容易产生毛刺、撕裂。
如果后续需要折弯、焊接：
冷拉会产生加工硬化，截面尖角位置焊接容易开裂，圆角适当放大；必要预留退火工艺。
空心异型管：重点核对壁厚均匀性，截面不对称，拉拔容易壁厚偏薄。
五、冷弯辊压异型材（薄板）截面核对要点
只能开口截面，不能做封闭腔体；封闭管需要焊接。
折弯圆角和板材厚度匹配，内 R 太小直接折裂。
连续辊压，避免急剧突变截面，否则成型不稳定。
六、结合后续加工、装配、使用场景确认（非常容易忽略）
后续加工需求
需要锯切、钻孔、CNC：边角预留加工余量；
需要折弯：尖角放大圆角，避开应力开裂点；
需要焊接：截面避免狭小夹缝，夹缝容易存焊渣。
装配干涉
确认型材装配后，边角、突出筋会不会干涉螺丝、紧固件。
表面处理预留
阳极氧化、电镀、喷涂，边角会有微小圆角变化，不要设计理论上的尖锐棱角。
切割后的毛刺：截面尖角，锯切后毛刺很大，结构上要允许去毛刺。
七、批量、成本方面确认
小批量订单：尽量优先选用厂家现有现成模具截面，修改局部，减少全新开模；全新开模成本高，试模还要产生试料损耗。
提前约定试模标准：试模出来之后，哪些尺寸允许微调，哪些不能改动；模具修改费用谁承担。
确认zui大可生产长度，客户使用长度，矫直能力。
八、试模前书面确认输出
二维 PDF 截面图，标注关键尺寸、公差、R 角；
材质、表面处理、直线度扭拧度要求；
写明哪些尺寸是绝对不能改动的装配尺寸，哪些可以试模微调。
