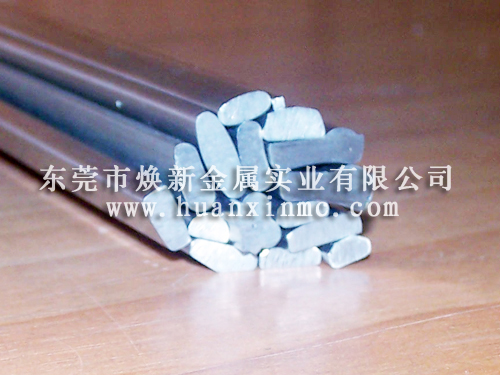

金属异型材料，简单说就是横截面不是圆、方、矩形等标准形状，而是按功能定制的特殊截面金属材，包括异型材、异型管、异型线 / 棒、精密异形件四大类，核心价值是轻量化、高强度、功能集成、节省成本。那么，关于
金属异型材料加工工艺、力学性能、成本、量产、外观五大维度，分通用原则 + 分工艺专项要求 + 避坑要点，条理清晰，可直接用于图纸设计、审图。
一、通用基础设计原则（所有异型材料都要遵守）
1. 壁厚设计（重中之重）
壁厚尽量均匀
壁厚差过大会导致：成型受力不均、冷却 / 收缩不一致、尺寸跑偏、表面凹陷、开裂、扭曲。
挤压 / 冷拉：壁厚差建议 **≤1:1.5**，严禁局部突然加厚 / 减薄。
冷弯钣金：单段壁厚统一，折边处不做厚薄突变。
设置最小壁厚下限
按工艺、材质定下限，避免壁太薄塌料、变形：
铝挤压：常规≥1.0mm，复杂细筋≥0.8mm
碳钢 / 不锈钢冷拉：实心截面无限制，空心异型管壁厚≥0.6mm
冷弯型钢：镀锌板 / 冷轧板常规≥0.8mm
厚壁过渡做缓坡
厚薄交接处用斜面 / 圆弧过渡，禁止直角硬转折，减少应力集中与成型阻力。
2. 转角与圆角（防开裂、防刮模、防应力集中）
所有内转角必须加圆角
绝对禁止清角（R=0）：
塑性成型（挤压、冷拉、冷弯）：尖角会刮伤模具、卡料、制品转角撕裂。
受力构件：尖角是应力集中点，使用中易断裂。
参考最小圆角：
铝挤压：内 R ≥ 0.8~1.5mm
冷拉钢 / 不锈钢：内 R ≥ 0.5mm
冷弯钣金：折角内 R ≥ 板厚的 0.8 倍
外转角优先圆弧 / 倒角
提升外观、防毛刺、防磕碰，装配时不易划伤人员 / 配件。
3. 截面简化，减少复杂死角
避免封闭狭小空腔、深窄沟槽
模具难以加工、型材脱模 / 出料困难，内部无法抛光、积垢难清理。
避免细长悬臂、单薄筋条
细长突出部位成型易弯曲、扭曲、断裂，运输、装配也易变形；必须做时，增加加强筋或加宽根部。
对称设计优先
对称截面受力、冷却、形变均匀，尺寸稳定性更好，模具制作也更简单。
4. 长度与切断、装配预留
长条型材：考虑校直余量、切断公差、端面倒角，总长预留 3~5mm 加工量。
配套装配：异形卡槽、导轨槽预留装配间隙，避免过紧卡滞、过松晃动。
5. 力学与使用场景匹配
承重 / 传动件：加大受力位置截面、增设加强筋，弱化薄壁区域。
滑动 / 导轨类：接触面平整，避免凹凸卡点，保证滑动顺畅。
耐腐蚀 / 食品 / 医疗件：无凹槽死角，方便清洁，缝隙尽量敞开。
二、按加工工艺分类专项设计要求
（一）热挤压型材（铝、铜为主，复杂长条截面）
筋条设计
筋条宽度不能过窄、高度不能过高，高宽比不宜大于 6:1；多条筋条间距不能太小，防止模具筋位断裂。
空心腔室
多腔截面尽量做到腔室大小相近，避免局部流速不均造成长短、扭曲。
避免反向倒扣、侧凹
挤压为直线出料，截面不能有倒勾、侧向凹槽，否则无法脱模；有倒扣结构需拆分后焊接 / 机加。
大面平整：宽平板区域增设细微加强筋，防止板面波浪变形。
（二）冷拉 / 冷拔型材、异型棒 / 管（碳钢、不锈钢、合金）
截面复杂度受限：不适合多腔、复杂分叉结构，以单轮廓、简单异形（三角、椭圆、D 型、扁条）为主。
轮廓线条流畅：无急剧拐点，防止拉拔时截面撕裂、表面拉伤。
空心异型管：内外轮廓同心度优先，壁厚均匀，避免单侧偏薄。
冷拔后会有轻微回弹，设计时提前预留回弹补偿量。
（三）冷弯辊压型材（C/Z/U/ 几字钢、薄壁折边件）
折边次数不宜过多，连续多折角会产生累计误差、表面拉伤。
折弯边宽度匹配辊轮，单边宽度不宜过小，防止成型不到位。
开口槽型优先，不做封闭截面（冷弯无法一次成型封闭管 / 封闭框）。
板材越薄，折角圆角要相应放大，防止折裂。
（四）钣金折弯 / 激光切割件（小批量、非标异形件）
折弯件：孔位远离折边线，孔中心到折边距离 ≥ 1.5 倍板厚，防止折弯时孔变形。
窄条折弯：窄长悬臂易弹变，缩短悬臂或加加强筋。
激光切割轮廓：尖角可做小圆角过渡，减少激光烧蚀毛刺。
（五）旋压件（锥形、弧形、回转类异形件）
整体为回转体，截面沿圆周渐变，禁止局部突变、棱角。
壁厚由旋压滚轮逐步塑形，渐变坡度要平缓，不能出现陡坎。
（六）机加工异形件（车铣、精密单件）
深槽、窄槽：预留刀具进退空间，槽宽大于最zui小刀具直径。
多台阶、变截面：台阶过渡用圆角，减少刀具磨损，降低加工难度。
细长异形轴 / 杆：增加支撑位，防止加工震颤、弯曲。
三、表面、公差、量产配套设计
1. 表面外观设计
外露装饰面：减少深沟、死角，方便抛光、氧化、喷涂；纹理、线条连贯统一。
有耐磨要求的工作面：避免大面积薄壁，保证硬度与耐磨性能。
需阳极氧化 / 喷涂的铝型材：截面尽量敞开，保证药水、涂层均匀覆盖。
2. 公差标注（合理降本）
非配合面：放宽公差（±0.3~0.5mm），严控公差只会大幅抬价、降低良率。
装配配合面：单独标注精密公差（±0.05~0.1mm），其余按通用公差。
长条型材：必须标注直线度、扭曲度，防止弯曲、扭转无法使用。
3. 量产与成本优化
同系列产品尽量共用截面、共用模具，分摊模具费用。
小批量、多款式：少设计专用复杂挤压 / 冷拉截面，改用激光 + 折弯 + 焊接，省去开模成本。
复杂结构拆分：把无法一次成型的倒扣、多腔件，拆分为多个标准 / 简单异形件，后期拼装焊接。
四、常见设计错误 & 快速避坑清单
❌ 内尖角 R=0 → ✅ 全部加工艺圆角
❌ 壁厚剧烈厚薄差 → ✅ 均匀壁厚 + 缓坡过渡
❌ 细长悬臂、细高筋条 → ✅ 加粗、加筋、降低高度
❌ 挤压截面做倒勾 / 侧凹 → ✅ 取消倒扣，拆分结构
❌ 折弯孔位紧贴折边 → ✅ 孔位外移
❌ 只标尺寸，不标直线度 / 扭曲度 → ✅ 长条型材必加形位公差
❌ 狭小封闭内腔 → ✅ 扩大开口、简化腔体
